Hello，大家好，今天带来Unreal科普知识HLOD性能优化。

HLOD，官方全称， Hierarchical Level of Detail；官方翻译，分层细节级别；官方解释，HLOD系统可以使用单个经过合并的静态网格体Actor替换远距离上多个静态网格体Actor。这有助于减少场景中需要渲染的Actor数量。所以一句话就是和LOD差不多，都是用来优化性能的。唯一不太一样的地方除了制作方法以外，还有就是LOD针对的是单个物件，HLOD针对的是一堆物件。

而且HLOD的设置，是引擎自动计算的，我们只需要在world setting里面勾选Enable Hierarchical LODSystem。

然后就可以在Windows里面打开HLOD窗口。

窗口左边是LOD代理模型，右边是LOD设置。默认只有一层HLOD，LODLevel-0，如果需要加两层LOD，就点击HLOD Setup Asset旁边的加号。

LOD设置中有几个比较重要的参数，在一般创建的时候会进行设置。

首先是设置lod距离的Desired Bound Radius，表示将我们的模型合并在一起进行LOD的半径。

还有下面Merge Setting里面的一些参数，比如是否要Merge Materials。如果选择合并material，引擎就会为lod后合并的模型创建一个新的材质球，会把每个物体的材质球都压缩到一张贴图上。

参数设置好以后就可以直接生成Clusters，这个过程会为整个场景里面的模型自动分组，也就是说会获取上面Desired Bound Radius的值然后把所有全在这个区域内的模型进行合并。

分好组以后点Generate Proxy Meshes，生成合并的LOD模型以及材质。如果场景里面东西太多会花多一点时间。

往测试场景里面丢了两坨模型，但是生成完了以后查看到HLOD场景Actor窗口里面只有三个模型（其实点了generate clusters以后就能看到），所以其他的模型都不在设置的500这个范围内，所以并没有生成HLOD。

进到场景里面，在HLOD生成Actor窗口中选择LODActor_0可以选择到设置成500的LOD0范围。在这个范围以外的那块大石头并没有生成HLOD。

远处那一坨也不在范围之内，所以也没有生成。

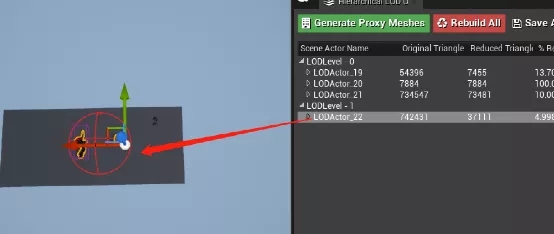

拉动摄像机就可以看到从单个的三个物件，变成了后面的一个模型，选中合并以后的模型，可定位到所在的位置，也就是创建HLOD时，代理模型自动放置的位置。

以及合了贴图以后的材质球。

另外如果场景里面的物件位置等或者材质被修改了，HLOD窗口会显示Not built需要重新进行build。

和LOD一样，在场景里面也可以检查HLOD的效果。

现在我们再加一层HLOD，并把半径设置为4000，重新生成clusters和proxy meshes。由于半径关系，就只能包含左边两堆挨着的物件。

HLOD不支持带有Opacity或者mask的材质，所以如果不需要这类材质参与HLOD，可以单独进行移除。

另外，如果单个模型本身有LOD，会优先读取HLOD的代理模型。

综上，HLOD优点就是节约性能，省drawcall；而缺点就是内存占用变多以及load速度变低，因为毕竟要生成新的代理模型。
